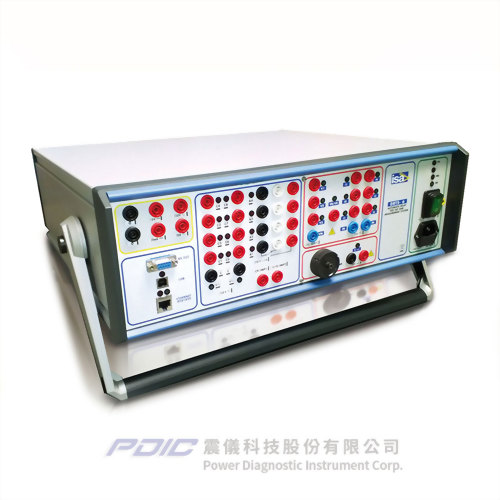

型號 : DRTS 3 PLUS

  • DRTS 3 PLUS電力系統模擬器的設計,可於測試、校正保護電驛、電度錶、傳感器與電力品質分析儀時,提供最高的精度;此一診斷與校正設備,是執行保護電驛自動測試的理想解決方案。
  • 主要特點:
    • 特別設計適用於測試遠程終端裝置(RTU)及相量測量裝置(PMU)。

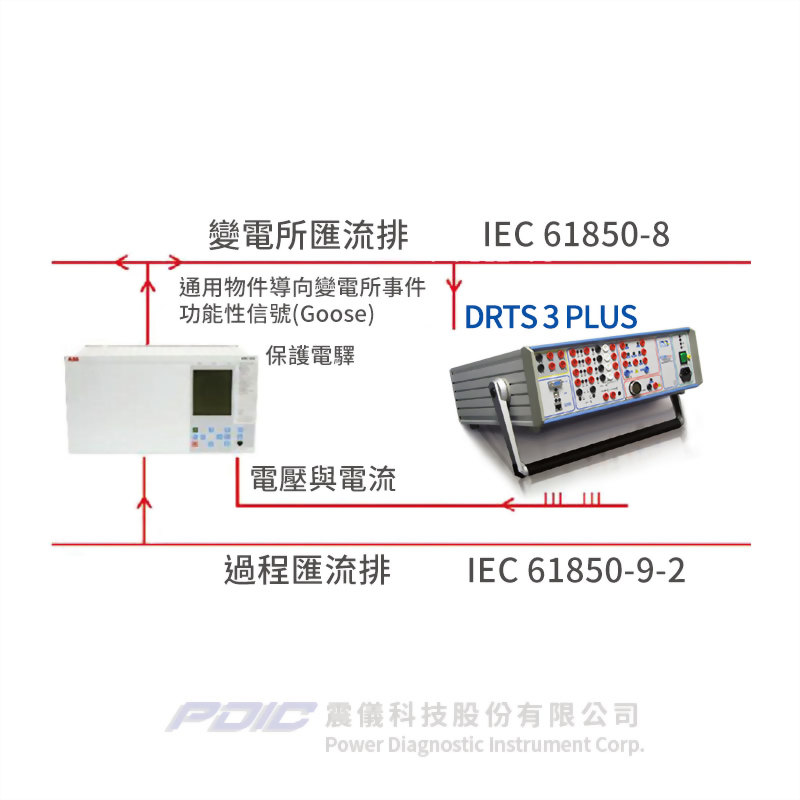

    • IEC 61850通訊協定介面。
    • 高精度輸出:優於0.05%。
    • 多達3個電流與4個電壓輸出及一個輔助的DC電源。
    • USB與RS232介面。
    • 筆記型電腦或PDA控制。
    • 輕量、功能強大。
  • 應用:
    • 可測試以下設備:
      • 輸電電驛。
      • 配電電驛。
      • 智慧型電網電驛。
      • 單相電驛。
      • 三相電驛。
      • 多相電驛。
      • 低功率電驛。
      • 直流電驛。
      • 電力品質分析儀錶。
      • 瓦時計(電度錶、電錶)。
      • 傳感器。
      • 遠程終端裝置(RTU)及相量測量裝置(PMU)。
    • 可測試以下所有類型的電驛(IEEE編號):
      • 測距電驛(IEEE編號21)。
      • 同步檢定電驛(IEEE編號25)。
      • 欠壓/過壓電驛(IEEE編號27/59)。
      • 方向性電力電驛(IEEE編號32)。
      • 發電機失磁電驛(IEEE編號40)。
      • 逆相序電流電驛(IEEE編號46)。
      • 相序電壓電驛(IEEE編號47)。
      • 不完全順序電驛(IEEE編號48)。
      • 瞬時過電流電驛(IEEE編號50)。
      • 反時過電流電驛(IEEE編號51)。
      • 功率因數電驛(IEEE編號55)。
      • 電壓平衡電驛(IEEE編號60)。
      • 接地偵測器電驛(IEEE編號64)。
      • 方向性過電流電驛(IEEE編號67)。
      • 相角失步電驛(IEEE編號78)。
      • 自動復閉電驛(IEEE編號79)。
      • 頻率電驛(IEEE編號81)。
      • 引線接收電驛(IEEE編號85)。
      • 閉鎖電驛(IEEE編號86)。
      • 差動保護電驛(IEEE編號87)。
      • 電壓方向電驛(IEEE編號91)。
      • 電力方向電驛(IEEE編號92)。
      • 跳脫電驛(IEEE編號94)。



  • 三相AC/DC電流輸出 - 電流(A)/功率(VA)/最大阻抗(Ω)/解析度:
    • 3 x 0 - 15A;100VA;0.44Ω;230μA。
    • 3 x 0 - 1.5A;100VA;0.44Ω;23μA。
    • 3 x 0 - 0.15A;100VA;0.44Ω;2μA。
    • 1 x 0 - 45A;300VA;0.15Ω;690μA。
    • 1 x 0 - 15A;200VA;0.88Ω;230μA。
    • 3個獨立電流源及一個共同中性點。
    • 電流輸出獨立調整。
    • 工作週期:連續。
    • 波形解析度:28位元。
    • 電流步進或斜變輸出。
    • 可設定變化速率介於±0.001A/s與± 999A/s之間。
    • 輸出精度:典型±0.05%,保證± 0.1%。
    • 失真:0.1%。
    • 過載與開路的自動保護。
  • 四相AC/DC電壓輸出 - 電壓(V)/功率(VA)/最大阻抗(Ω)/解析度:
    • 4 x 0 - 300V;85VA;1125Ω;4.6mV。
    • 3 x 0 - 300V;100VA;900Ω;4.6mV。
    • 3 x 0 - 125V;100VA;160Ω;1.9mV。
    • 3 x 0 - 12.5V;100VA;160Ω;190μV。
    • 1 x 0 - 600V;200VA;1800Ω;9.2mV。
    • 1 x 0 - 300V;200VA;450Ω;4.6mV。
    • 4個獨立電壓源及一個共同中性點。
    • 電壓輸出獨立調整。
    • 工作週期:連續。
    • 波形解析度:28位元。
    • 電壓步進或斜變輸出。
    • 可設定變化速率介於±0.001V/s與±999V/s之間。
    • 電壓精度:典型±0.1%數值±0.02%範圍。
    • 失真:合計最大0.1%@任何負載。
    • 過載、反饋及短路自動保護。
  • 電池模擬器:
    • 輸出電壓:0 - 260VDC,程式控制。
    • 功率:100W或2A@所有範圍,連續輸出。
    • 精度:±1%。
    • 過載自動保護。
    • 步進或斜變控制。
  • 計時器輸入:
    • 這些輸入可用於測試電度錶,包括高頻輸出。
    • 輸入數目:2個,無共同零點。
    • 頻率範圍:0 - 50kHz。
  • 連接介面:USB與RS232@57.6 kbaud。
  • 電源:
    • 90 - 132及180 - 264VAC,正弦單相。
    • 頻率:47 - 63Hz。
    • 功耗:
      • 待機:小於150W。
      • 最大負載:1200W。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。
