工業級紅外線/超音波/局部放電檢測窗
型號 :
CAP-ENV-PDS-4/CAP-ENV-PDS-6/CAP-ENV-PDS-12/CAP-ENV-PDS-18/CAP-ENV-PDS-24

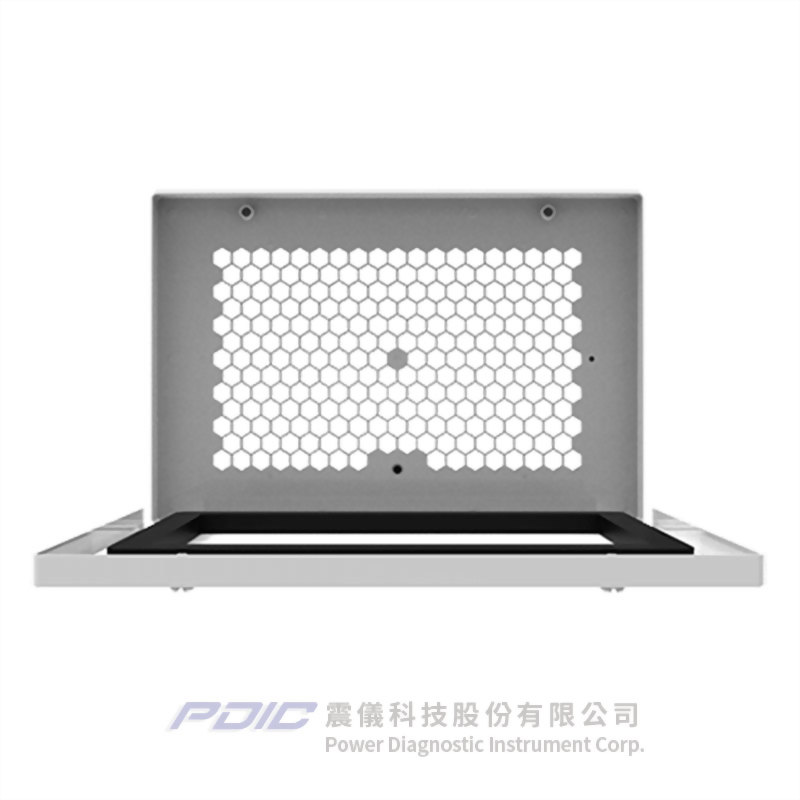

- IRISS環保加強型CAP-ENV-PDS系列為完全創新的檢測窗,適用於熱成像、可見光、紫外線、超音波及局部放電檢測。

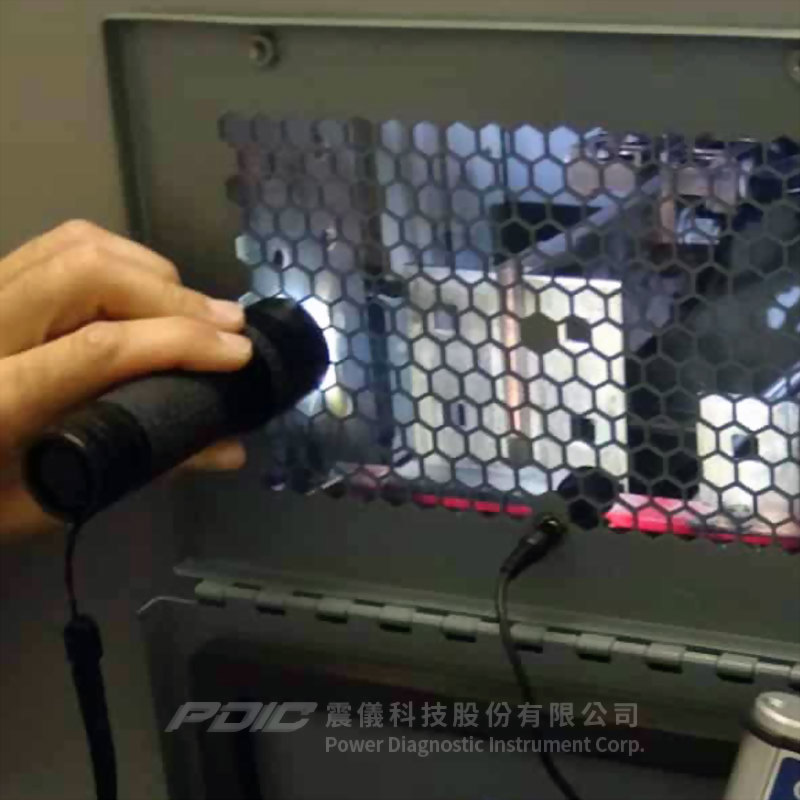

- 工業應用需要能符合許多標準的解決方案,其中,安全性與性能是重中之重,IRISS獨家醫藥級強化型高分子聚合物鏡片,可使用任何熱像儀或電暈攝影機,以可見光、紫外線、短波、中波及長波紅外線光譜模式,完全監測帶電電氣設備內部的裝置與組件。
- 特點:
- 配備嵌入式40kHz空中傳播超音波檢測傳感器:
- CAP-ENV-PDS系列能快速安全的執行重要設備密閉面板的空傳超音波檢測。
- CAP-ENV-PDS系列配備嵌入式、帶有3.5mm插孔的40kHz空傳超音波陶瓷傳感器。

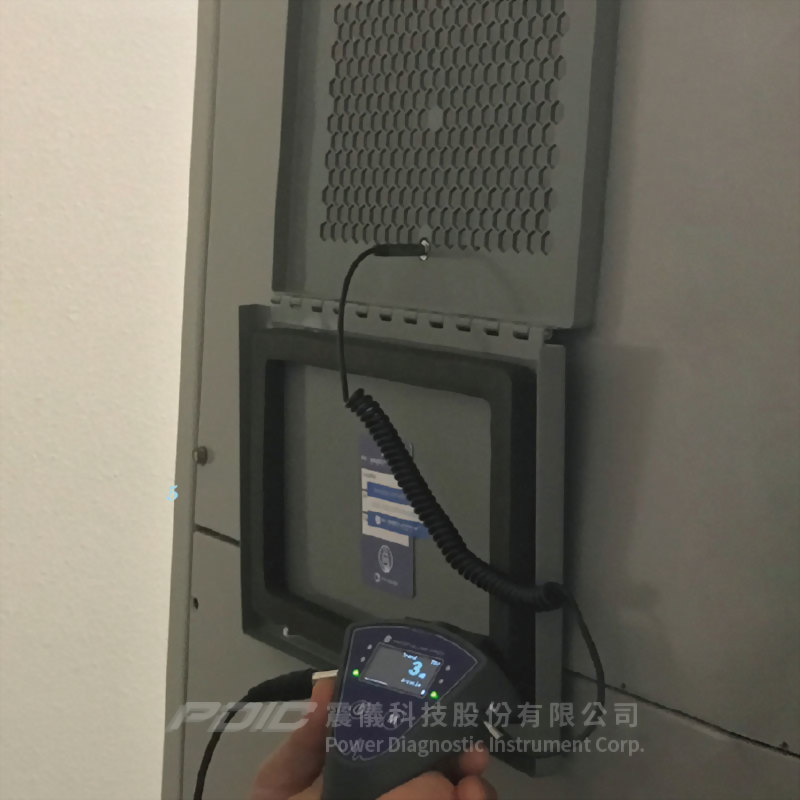

- 可搭配IRISS局部放電與暫態地電壓測試裝置例如機型Sonus XT及Sonus PD,以便偵測早期的預警信號例如電弧、漏電起痕、電暈及局部放電。
- 具備優異的視野:
- 不同於圓形紅外線視窗,大型矩形及客製紅外線視窗,具有超優異的視野(FOV)。
- CAP-ENV-PDS-24系列提供的視野(FOV),是直徑4吋圓形紅外線視窗視野的6倍,為熱像檢測師提供了開關櫃內不受限制的觀測角度。
- 通過電弧抑制測試:
- CAP-ENV-PDS系列已成功通過IEC 62271-200標準的金屬封閉型開關設備組件的電弧抑制測試,而且,也已廣泛由OEM廠應用在UL抗電弧開關設備的設計上,並已成功通過易受影響的每一種抗電弧類型測試。
- 固定及穩定的穿透性能:
- 高分子聚合物型紅外線視窗,不會受到可能降低晶體型紅外線視窗穿透性能的環境及機械應力影響 - 晶體材料易碎且具吸濕性(即使有上塗層)。
- 高分子聚合物型紅外線視窗系統在整個生命週期,都可維持固定與穩定的穿透性能(快速),確保能透過紅外線視窗蒐集到精準可靠的溫度資料。
- 強固耐用:
- 高分子聚合物型紅外線視窗,安裝在電氣配電設備上時,更能耐受施加在它們身上的機械應力。
- IRISS是市場上率先推出能符合UL、CSA、IEEE、IEC、CE的強制性撞擊與負載測試要求的工業級紅外線視窗-那是任何晶體型紅外線視窗所無法通過的測試。
- 可以客製:
- IRISS專利加強型鏡片具靈活性,可客製成各種形狀與尺寸,以確保確實符合客戶的應用環境和需求。
- 通過最高工業標準測試及認證:
- IRISS紅外線視窗是業界最多認證的視窗,有適用於工業控制設備的IEEE(撞擊與負載)、UL、cUL、Lloyds、CSA 22.2 14-13;海事認證包括Lloyds、DNV及ABS(美國船級社)證書。
- IRISS紅外線視窗也通過IEC 62271-200電弧閃光規範測試1.1第二個持續時間、IEC 60262271-200:63kA、IEC 60298附錄:63kA、IEEE C37.20.7 2B型:63kA等。
- 連結資產管理系統:
- E Sentry Connect™是IRISS新一代的資產資訊標記系統,採用近場通訊非接觸式智能卡技術,可透過IRISS免費應用程式,從智慧型手機直接連線到與待測設備有關的重要資料及儲存最新的檢測資料。
- 強化的環保密封設計:
- CAP-ENV-PDS系列由不锈鋼製成,帶有雙層厚度焊接門蓋及全部不锈鋼的安裝硬體。
- 機械成型的拐角及強固耐用的無縫墊圈,可確保始終維持在最高的防護等級。
- 視窗防霧。
- 完全在美國製造及組裝。
機型 | CAP-ENV-PDS-4 | CAP-ENV-PDS-6 | CAP-ENV-PDS-12 | CAP-ENV-PDS-18 | CAP-ENV-PDS-24 |
NEMA防護等級 | IP54 / NEMA 3R | ||||
電壓範圍 | 任何 | ||||
操作溫度 | -40°C - 273°C | ||||
主體與門蓋材質 | 粉體塗裝不锈鋼 | ||||
硬體 | 316不銹鋼 | ||||
墊圈 | UL 94 5VA TPE;-40°C - 273°C | ||||
鏡片材質 | 符合UL 746標準,能穿透可見光、紫外線及紅外線的高分子聚合物,-40°C - 325°C | ||||
光學強化格柵材質 | 不锈鋼強化格柵(IP22 / IP2x標準) | ||||
觀測孔面積 |
長9.68 x 高9.77cm |
長9.1 x 高15cm |
長23.6 x 高12.7cm |
長39 x 高15cm |
長53 x 高15cm |
總面積 |
長15.24 x 高15.24cm |
長16 x 高21.8cm |
長30.5 x 高20.6cm |
長45.7 x 高21.8cm |
長61 x 高21.8cm |
檢測性能及應用 | |||||
中波紅外線 | 是 | ||||
長波紅外線 | 是 | ||||
紫外線(UV) | 是 | ||||
超音波 | 是 | ||||
目視檢查 | 是 | ||||
中壓/高壓應用 | 是 | ||||
戶外應用 | 是 | ||||
超音波接收器規格 | |||||
中心頻率 | 40.0 ± 1.0kHz | ||||
頻寬(-6dB) | 2.5kHz | ||||
電容@1KHz ±20% | 2400pF | ||||
最大的驅動電壓 | 20Vrms | ||||
總音束角度(-6dB) | 典型50° | ||||
接收器外殼材質 | 鋁 |
- 詳細規格、配件、軟體及選購,歡迎洽詢。
