• 示波器電流鉤錶

示波器電流鉤錶

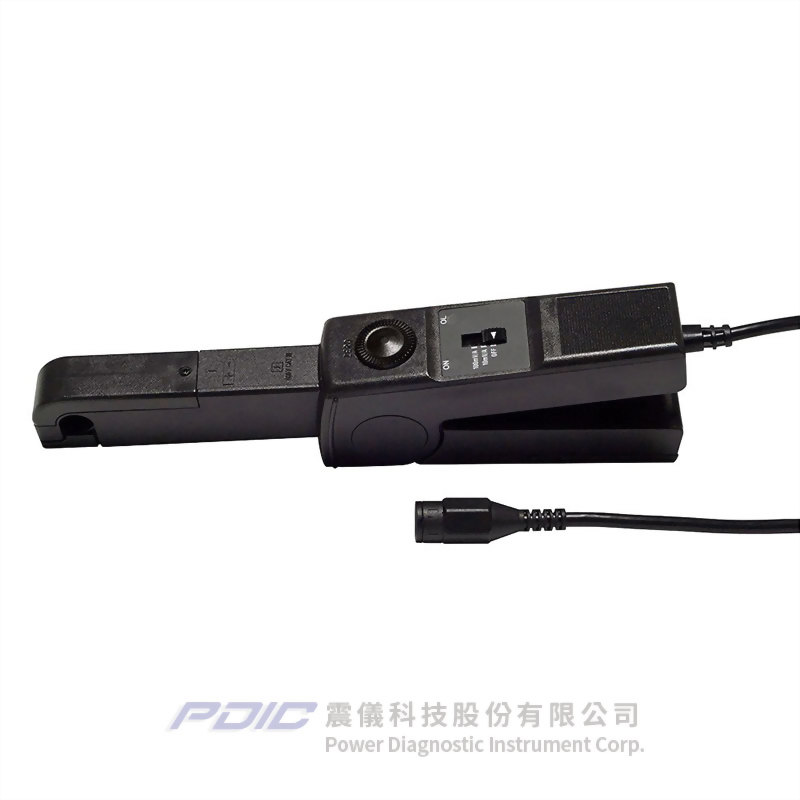

型號 : E3N

  • C.A E3N是採用霍爾效應技術測量交直流電流的電流鉤錶。
  • 狹長的形狀,極適用於測量電纜束,或在狹窄的空間例如電路板、配電盤、馬達控制裝置中的線路及機動車輛上的電路中進行測量。
  • 低相移,可確保優異的電力測量性能。
  • 具mV電壓輸出,可測量AC、DC信號,能進行真有效值測量。
  • 輸出信號的形式、幅度,是直接與測量電流的DC和AC分量成正比。
  • 可直接連接示波器使用:
    • E3N隔離的電流感測器,提供2種靈敏度,可查看頻寬達100kHz及峰值電流達100A DC的電流。
  • 主要特點:
    • 額定電流:150A AC / DC。
    • 輸出信號:DC及AC電壓。
    • 輸出/輸入比:1mV / mA,1 mV / A。
    • 透過2m同軸導線與其隔離的BNC公頭插頭輸出。

  • 具隔離的AC電流探頭/DC。
  • 電流範圍:
    • 0.1A – 10A peak。
    • 0.5A – 100A peak。
  • 輸出信號:
    • 100mV AC+DC / A AC+DC(10A:1V)。
    • 10mV AC+DC / A AC+DC(100A:1V)。
  • 精度及相移:
範圍 10A 100A
電流範圍 100mA – 10A peak 500mA – 40A peak 40A – 100A peak
輸出信號的%精度 ≦ 3 % + 5mV ≦ 4 % + 500μV ≦ 15%
相移 ≦ 1.5° ≦ 1° ≦ 1°
  • 頻寬:DC – 100kHz(-3dB;依電流數值而定)。
  • 鉗口:適用於線徑最大11.8mm的纜線。
  • 輸出:透過終端為BNC隔離插頭的2m同軸導線。
  • 防護等級:IP20(IEC 529)。
  • 耐摔落測試:1m(IEC 68-2-32)。
  • 耐撞擊:100g/6ms/半週期(IEC 68-2-27)。
  • 耐振動:10/55/10Hz,0.15mm(IEC 68-2-6)。
  • 自熄滅性:UL94 V2。
  • 電池:9V鹼性電池(NEDA 1604A,IEC 6LR61)。
  • 電池續航力:典型55小時。
  • 符合安規:
    • IEC 1010-1 & IEC 1010-2-032。
    • 600V CAT III,污染等級2。
    • 300V CAT IV,污染等級2。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • C.A E3N是採用霍爾效應技術測量交直流電流的電流鉤錶。
  • 狹長的形狀,極適用於測量電纜束,或在狹窄的空間例如電路板、配電盤、馬達控制裝置中的線路及機動車輛上的電路中進行測量。
  • 低相移,可確保優異的電力測量性能。
  • 具mV電壓輸出,可測量AC、DC信號,能進行真有效值測量。
  • 輸出信號的形式、幅度,是直接與測量電流的DC和AC分量成正比。
  • 可直接連接示波器使用:
    • E3N隔離的電流感測器,提供2種靈敏度,可查看頻寬達100kHz及峰值電流達100A DC的電流。
  • 主要特點:
    • 額定電流:150A AC / DC。
    • 輸出信號:DC及AC電壓。
    • 輸出/輸入比:1mV / mA,1 mV / A。
    • 透過2m同軸導線與其隔離的BNC公頭插頭輸出。

  • 為採用霍爾效應技術測量交直流電流的電流鉤錶。
  • 狹長的形狀,極適用於測量電纜束,或在狹窄的空間例如電路板、配電盤、馬達控制裝置中的線路及機動車輛上的電路中進行測量。
  • 可直接連接示波器使用:
    • E3N隔離的電流感測器,提供2種靈敏度,可查看頻寬達100kHz及峰值電流達100A DC的電流
