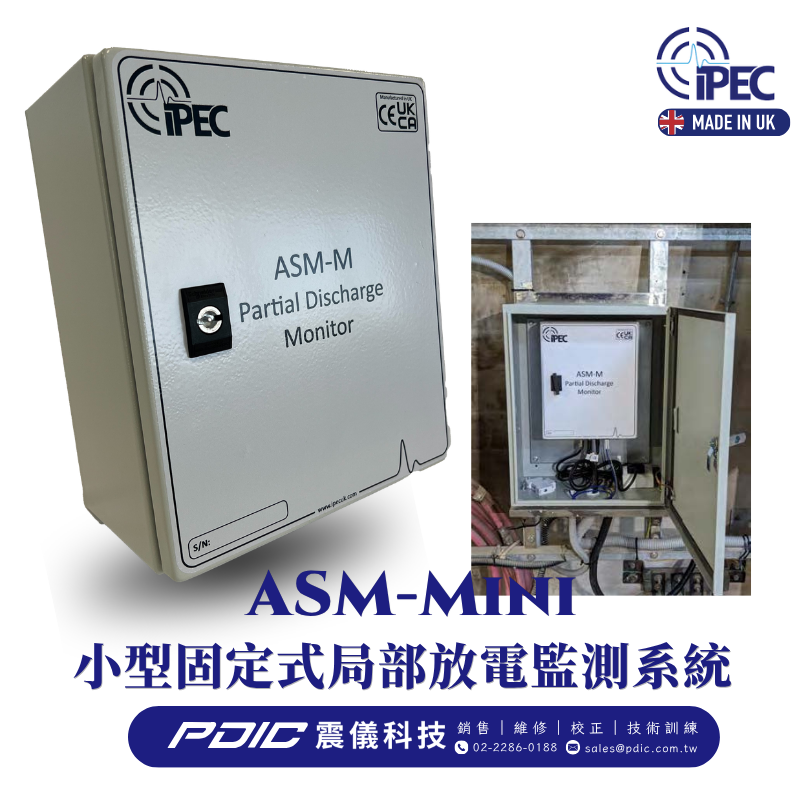

ASM-M 固定式局部放電監測系統可提供全天候 24/7 在線監測，無需停電即可持續掌握設備絕緣狀態。系統支援 HFCT、TEV、AE、AA 及 UHF 等多種局部放電感測技術，可依不同設備類型與監測需求進行彈性配置。

透過高速訊號擷取與自動分析演算法，ASM-M 能有效區分局部放電與環境雜訊，提供準確的設備健康資訊。監測資料可透過 3G/4G、乙太網路或光纖通訊，自動傳送至 iSM 智慧分析平台，使用者可隨時進行趨勢分析、事件追蹤及設備風險評估。

採用小型化壁掛式設計，ASM-M 特別適合變電站、配電室、工業配電系統及各類關鍵電力設備之長期固定式監測應用，協助建立預知維護機制，提升設備可靠度並降低維護成本。

通道

• 通道數量：4 通道
• 突波保護：有

分析功能

• PD 分析：自動分析
• 報告方式：iSM 網頁分析平台

資料擷取

• 取樣速度：100 MS/s，14 bit
• 類比頻寬：30 kHz – 250 MHz

通訊功能

• 通訊方式：3G/4G、Ethernet、光纖通訊

警報功能

• 本地警報：選配 SCADA 警報輸出

硬體規格

• 外殼型式：固定式或攜帶式機箱

環境條件

• 操作溫度：0°C ～ 50°C
• 相對濕度：20% ～ 90% RH（無凝結）
• 防護等級：IP54（標準）／IP68（選配）

電源規格

• 工作電壓：100 ～ 250 VAC
• 工作頻率：47 ～ 63 Hz

支援感測器

• HFCT 高頻電流互感器（電纜局部放電）
• TEV 暫態接地電壓感測器（開關設備內部局部放電）
• AE 聲發射感測器（內部局部放電）
• AA 聲學感測器（表面追蹤放電）
• UHF 超高頻感測器（GIS 局部放電）

符合標準

• CE（EMC Directive 2014/30/EU）
• IEC 62478 高電壓試驗技術－電磁與聲學局部放電量測標準
• 英國設計與製造

全天候在線監測
無需停電即可進行安裝與監測，持續掌握設備絕緣狀態，及早發現局部放電活動與潛在絕緣缺陷。

智慧局部放電分析
採用高速資料擷取與自動分析技術，可有效區分局部放電訊號與背景雜訊，提升診斷準確度並減少誤判。

多元感測技術支援
支援多種局部放電監測技術，可依設備類型與監測需求進行彈性配置：

• HFCT 高頻電流互感器（電纜局部放電）
• TEV 暫態接地電壓感測器（開關設備局部放電）
• AE 聲發射感測器（內部局部放電）
• AA 聲學感測器（表面追蹤放電）
• UHF 超高頻感測器（GIS局部放電）

遠端監控與資料管理
支援 3G/4G、Ethernet 及光纖通訊，可將監測資料自動傳送至中央資料庫及 iSM 分析平台，方便使用者隨時隨地掌握設備狀態。

即時警報通知
提供本地警報及 SCADA 整合功能，並可透過 Email 或 SMS 即時通知異常事件，協助維護人員快速應變。

小型化壁掛式設計
採用小型壁掛式機箱設計，安裝簡便且節省空間，適合變電站、配電室及各類工業現場的長期在線監測應用。最高可提供 IP68 防護等級，適用於嚴苛環境。
