• 超音波電暈/電弧探測器
  • 超音波電暈/電弧探測器

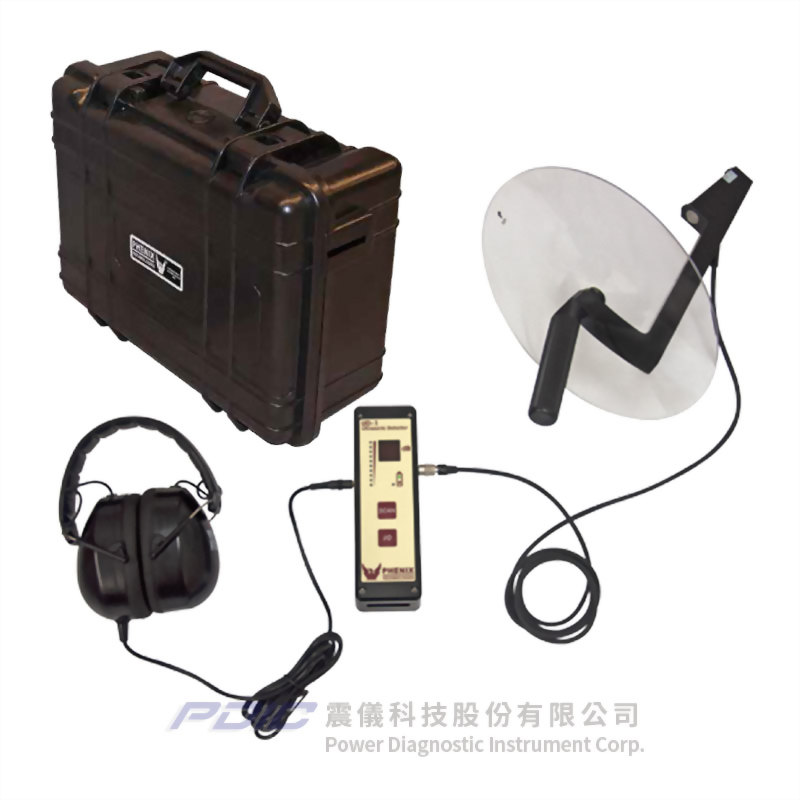

超音波電暈/電弧探測器

型號 : UD-1

  • 測試應用:
    • UD-1為超音波探測器,設計專用於電力設施預測性維護的電暈效應及電弧檢測。
      • 電氣檢查:電暈效應定位、屏蔽件上的電弧檢測。
      • 通用機械檢查:馬達、壓縮機、齒輪、軸承監測。
      • 氣體、空氣、壓力洩漏、無壓力或真空的洩漏檢測。
      • 航空航天:飛機門窗及氣密性檢測。
    • 提供各式配件,應用範圍不勝枚舉,是任何預防維護計劃極具成本效益且必備的理想檢漏工具!
  • 主要特點:
    • 即使在嘈雜環境下使用,也能理想的發揮作用。
    • 應用項目不計其數,是任何預防維護工作必備的理想檢漏工具。
    • 使用電池電源操作,具有最大的機動性。
    • 操作簡單。
    • 拋物面感測器配備雷射指示器,可執行最佳的精準定位測試。
  • 優點:
    • 絶緣瑕疵是電氣網路設備磨損、效率損失及使用期限縮短的一個重要因素。因此,配備理想工具,以降低營運成本及節省寶貴時間是一個重點。
    • UD-1能以極高的精度,從遠端進行“聽音”檢測,並且,操作簡單,無需任何培訓,所具有的一大優點就是,即使在嘈雜的環境下使用,也同樣能發揮理想的功能。
  • 標準配備:UD-1超音波探測器(含電池)、電池充電器、硬式運輸箱、操作手冊、校正證明。
  • 電暈效應與電弧檢測-系統簡介:
    • 空氣中的電弧及電暈效應會發出聲音和超音波,UD-1的作用是捕捉發出的超音波,並將它們轉換為可聽見的範圍。
    • 只須使用UD-1掃描可疑區域的周圍,便能精準的定位及識別在任何類型高壓設備上都可能發生的電暈效應和電弧。
    • UD-1感測器是定位在一個連接於機殼前面的指向性放大器圓錐內,而另外配備的一個外部拋物面感測器,可以讓使用者從較遠的距離,精準的定位出電氣瑕疵。
    • 拋物面感測器可以輕易的連接在UD-1的側邊,並配有雷射指示器,可以精準的定位出超音波發射源。
    • 可拆卸式的拋物面感測器及UD-1的小巧體積,使其容易在現場使用及方便進入任何類型的設施內操作。



  • 動態範圍:96dB。
  • 中心頻率:40kHz。
  • 頻寬:38kHz - 48kHz。
  • 輸出頻率@40kHz:2.4kHz。
  • 取樣頻率:120kHz。
  • 電池類型:鋰離子電池。
  • 電池電壓及電流:3.6V 750mA。
  • 充電電壓:5V。
  • 電池續航力:4小時。
  • 充電時間:2.5小時。
  • 功耗:160mA。
  • 靈敏度:洩漏直徑0.125mm@0.35 Bar,3m。
  • 音頻輸出阻抗:32Ω。
  • 音頻輸出位準:1V峰值-峰值。
  • 音頻輸出中心頻率:2.4kHz。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • 即使在嘈雜環境下使用,也能理想的發揮作用。
  • 應用項目不計其數,是任何預防維護工作必備的理想檢漏工具。
  • 使用電池電源操作,具有最大的機動性。
  • 操作簡單。
  • 拋物面感測器配備雷射指示器,可執行最佳的精準定位測試。
  • 優點:
    • 絶緣瑕疵是電氣網路設備磨損、效率損失及使用期限縮短的一個重要因素。因此,配備理想工具,以降低營運成本及節省寶貴時間是一個重點。
    • UD-1能以極高的精度,從遠端進行“聽音”檢測,並且,操作簡單,無需任何培訓,所具有的一大優點就是,即使在嘈雜的環境下使用,也同樣能發揮理想的功能。

  • UD-1為超音波探測器,設計專用於電力設施預測性維護的電暈效應及電弧檢測。
    • 電氣檢查:電暈效應定位、屏蔽件上的電弧檢測。
    • 通用機械檢查:馬達、壓縮機、齒輪、軸承監測。
    • 氣體、空氣、壓力洩漏、無壓力或真空的洩漏檢測。
    • 航空航天:飛機門窗及氣密性檢測。
  • 提供各式配件,應用範圍不勝枚舉,是任何預防維護計劃極具成本效益且必備的理想檢漏工具!

  • PHENIX介紹:

相關產品

三通道無線電干擾電壓測試系統

型號 : RIV-3

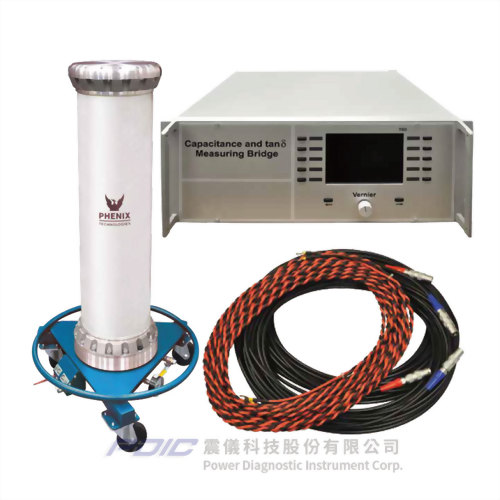

全自動電容/功率因數測量電橋
