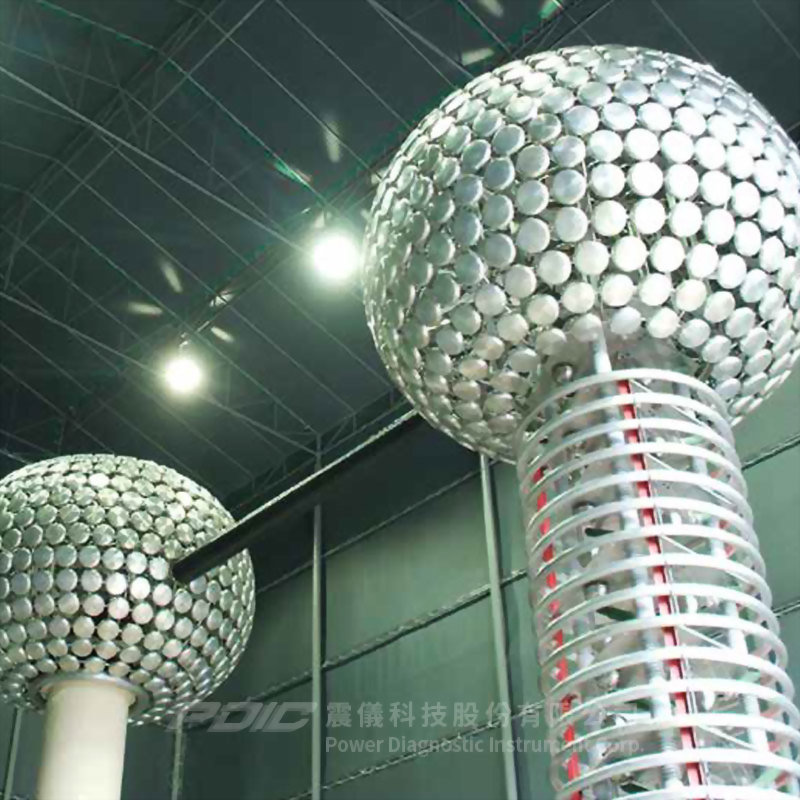

超高壓直流絶緣耐壓測試系統/電源供應器

型號 : 4CC334R-20/4CC500R-20/4CC668R-20/4CC1000R-20/4CC1000R-20/4CC1500R-20/4CC500R-50/4CC1000R-50/4CC1500R

  • 測試應用:
    • 絕緣測試:
      • 電纜。
      • 變壓器。
      • 絕緣礙子。
      • 套管。
      • 閥(IEC 62501及IEC 60700標準)。
    • 公用事業機構高壓電源:
      • 研發測試。
      • 各項評估。
      • 教育示範。
    • 適用於執行所有高壓直流輸電設備的高壓直流耐壓測試及局部放電測量。
  • 優點:
    • 可以334kV或500kV的增量堆疊多個模組,以產生更高的電壓。
    • 低局部放電輸出。
    • 以串聯式全波倍壓器設計,提供高充電電流及低漣波電壓輸出。
    • 快速電動的極性反轉。
    • 配備內部分壓器 - 可符合IEEE-4及IEC 60060-2標準進行直流電壓測量。
    • 組合分壓器、放電、接地裝置。
      • 放電裝置(選購)。
      • 接地開關(選購)。
      • 局部放電測量電容器(選購)。
    • 標準配備輸出串聯電阻器。
    • 提供腳輪或氣動棧板(選購),以方便移動。
    • 備有平滑表面的玻璃纖維強化複合材料絶緣外殼,以適合實驗室使用,或帶稜紋複合材料的絕緣外殼,以適合工業環境中的操作。
    • 電腦套裝軟體:用於資料擷取及建立報告。

機型 模組 電壓 電流
4CC334R-20 334kV x 1 300kV

最高到20mA
10mA
連續

4CC500R-20 500kV x 1 500kV
4CC668R-20 334kV x 2 660kV
4CC1000R-20 334kV x 3 1000kV
*4CC1000R-20 500kV x 2 1000kV
4CC1500R-20 500kV x 3 1500kV
4CC500R-50 500kV x 1 500kV

最高到50mA
20mA
連續

4CC1000R-50 500kV x 2 1000kV
4CC1500R-50 500kV x 3 1500kV
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 可以334kV或500kV的增量堆疊多個模組,以產生更高的電壓。
  • 低局部放電輸出。
  • 以串聯式全波倍壓器設計,提供高充電電流及低漣波電壓輸出。
  • 快速電動的極性反轉。
  • 配備內部分壓器 - 可符合IEEE-4及IEC 60060-2標準進行直流電壓測量。
  • 組合分壓器、放電、接地裝置。
    • 放電裝置(選購)。
    • 接地開關(選購)。
    • 局部放電測量電容器(選購)。
  • 標準配備輸出串聯電阻器。
  • 提供腳輪或氣動棧板(選購),以方便移動。
  • 備有平滑表面的玻璃纖維強化複合材料絶緣外殼,以適合實驗室使用,或帶稜紋複合材料的絕緣外殼,以適合工業環境中的操作。
  • 電腦套裝軟體:用於資料擷取及建立報告。

  • 絕緣測試:
    • 電纜。
    • 變壓器。
    • 絕緣礙子。
    • 套管。
    • 閥(IEC 62501及IEC 60700標準)。
  • 公用事業機構高壓電源:
    • 研發測試。
    • 各項評估。
    • 教育示範。
  • 適用於執行所有高壓直流輸電設備的高壓直流耐壓測試及局部放電測量。
  • PHENIX直流耐壓測試應用介紹:
