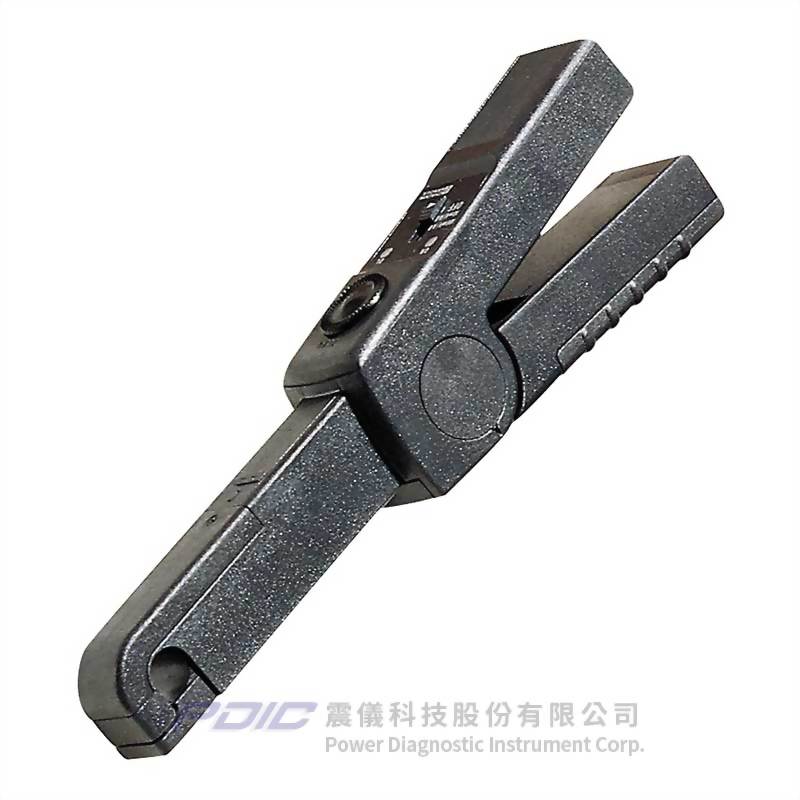

80A交直流電流鉤錶
型號 :
E6N
- C.A E6N是採用霍爾效應技術測量交直流電流的電流鉤錶。
- 狹窄的形狀，極適合在電纜束或狹窄的空間例如配電盤和汽車電路中進行測量。
- 輸出信號的形式、幅度，直接與測量電流的DC和AC分量成正比。
- 具有測量小電流的更大靈敏度。
- 主要特點：
- 額定電流：80A DC，60A AC。
- 輸出信號：DC及AC電壓。
- 輸出/輸入比：1mV / mA，10mV / A。
- 透過導線及隔離的Ø4mm公頭插頭輸出。
- 電流範圍：
- 5mA – 80A AC/DC（2個檔位）。
- 輸出信號：
- 1mV/mA及10mV/A AC或DC。
- 精度及相移：
| 檔位 | 1mV/mA (1V/A) | 10mV/A |
| 電流範圍 |
5mA
– 2A DC 5mA – 1.5A AC |
20mA
– 80A DC 20mA – 80A AC |
| 輸出信號的%精度 | 2 % ± 5mV |
20mA
- 50A DC：4 % ± 200μV 50A - 80A DC：12% 20mA - 40A AC：4 % ± 200μV 40A - 60A AC：12% |
| 頻率範圍 | DC – 2kHz | DC – 8kHz |
| 相移 | DC - 65Hz：1° | DC - 65Hz：1° |
- 過載：連續120A。
- 操作電壓：600V rms max。
- 共模電壓：600V rms max。
- 電池：9V鹼性電池（NEDA 1604A，IEC 6LR61）。
- 電池續航力：典型70小時。
- 鉗口：適用於線徑最大11.8mm的纜線。
- 防護等級：IP20（IEC 529）。
- 耐摔落測試：1m（IEC 61010）。
- 耐撞擊：100g（IEC 68-2-27）。
- 耐振動：10/55/10Hz，0.15mm（IEC 68-2-6）。
- 自熄滅性：UL94 V2。
- 輸出：透過雙線式1.5m導線，帶雙重或加強的絶緣終端（由2個Ｌ型公頭安全插頭為終端）。
- 符合安規：
- 600V CAT III，污染等級2。
- 300V CAT IV，污染等級2。
- 詳細規格、配件、軟體及選購，歡迎洽詢。
