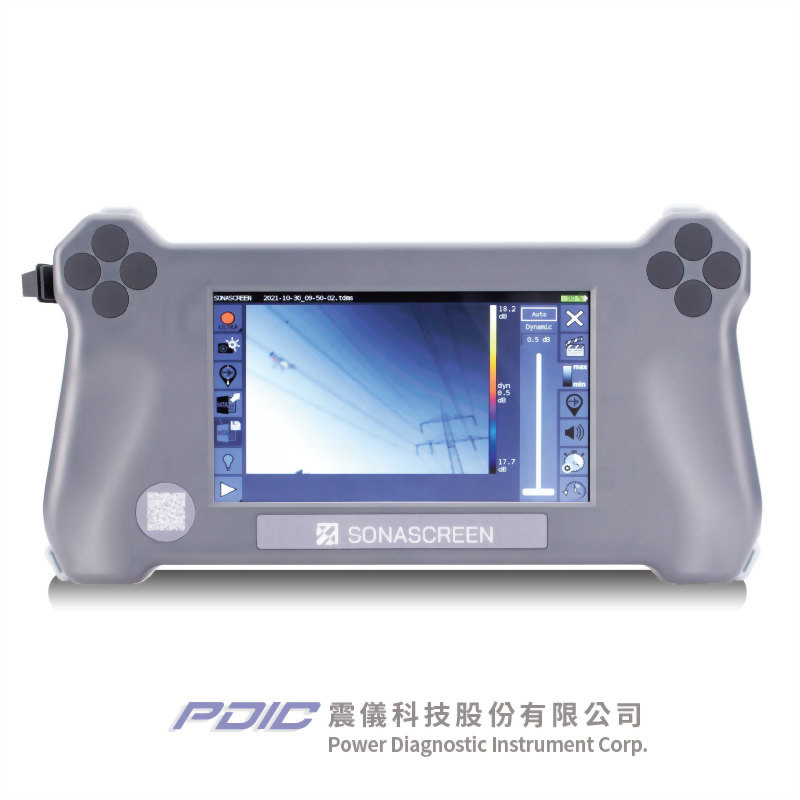

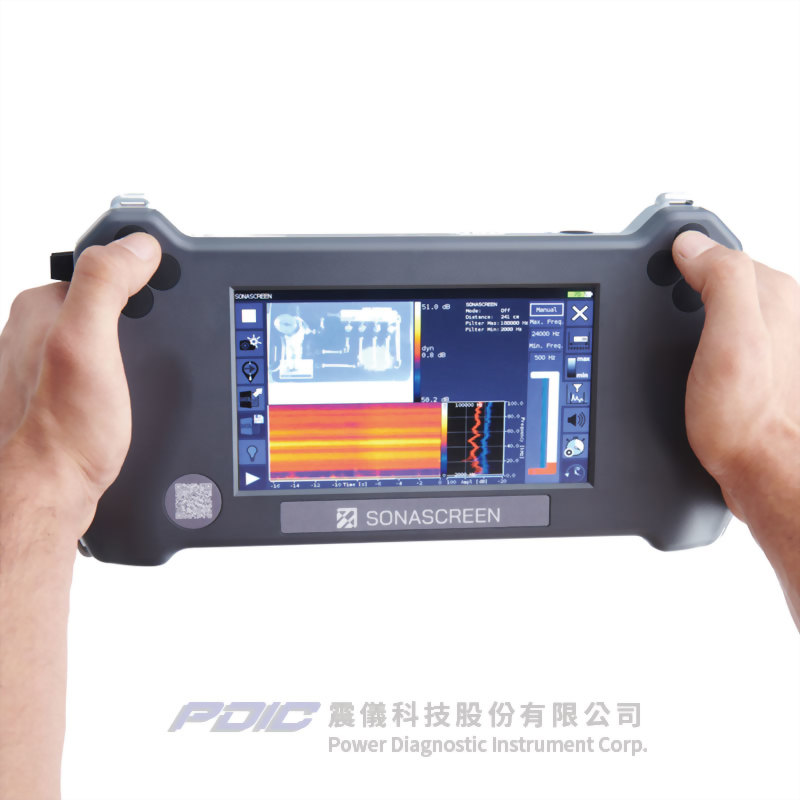

手持式洩漏檢測/局部放電偵測工業聲波顯像儀
型號 :
SONASCREEN®
- SONASCREEN®手持式洩漏檢測/局部放電偵測工業聲波顯像儀，能將可聽見及超音波頻率範圍內的聲音，轉換為可見的圖像。
- 能實時定位聲源，並立即將定位結果顯示在螢幕上；可透過工業用耳機，提供聲音反饋 - 讓超音波既聽得見、也看得見！
- 亮點：

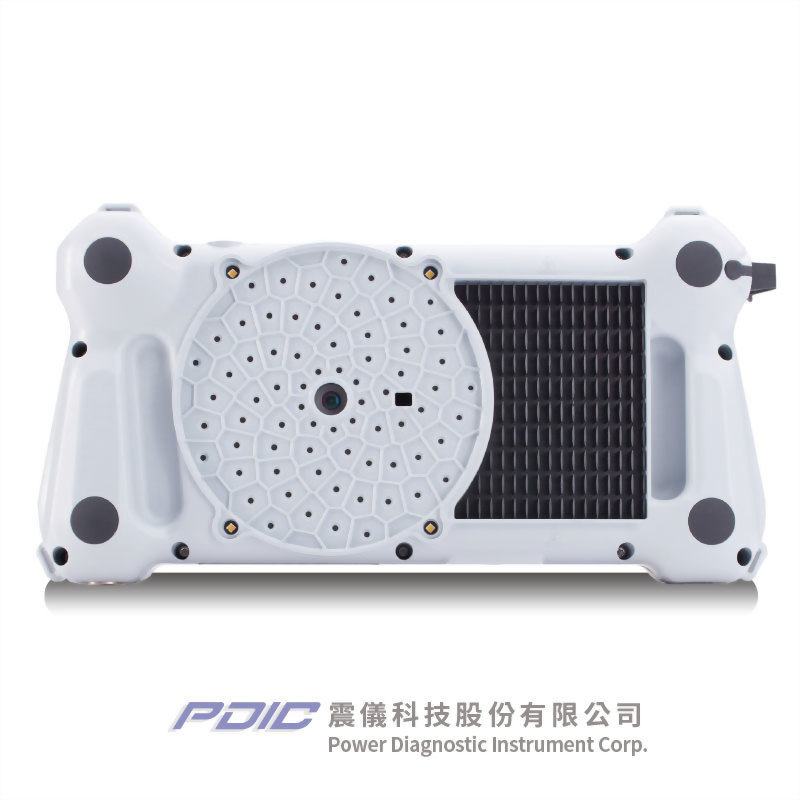

- 72個MEMS麥克風。
- 24位元解析度。
- 100fps的實時聲源定位結果圖像顯示。
- 200kHz取樣率。
- 寬頻範圍：10Hz - 100kHz。
- 內建可見光攝影機。
- 內建資料擷取與分析軟體。
- IP54防塵防水防護等級。
- 內建LED燈。
- 8個可設定的快捷控制按鈕。
- 輕量、小巧。

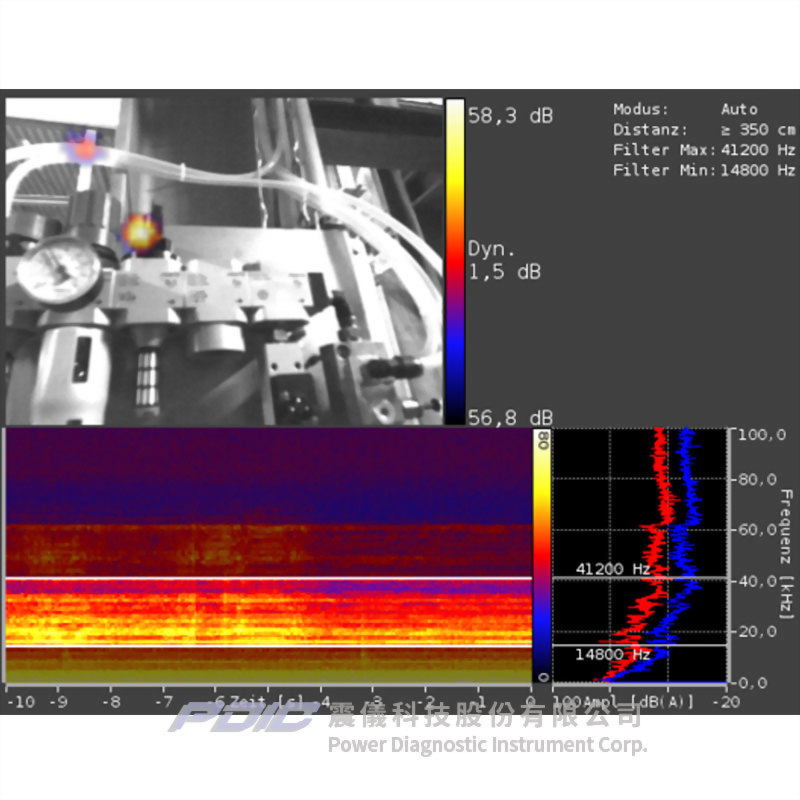

- 洩漏偵測應用：
- 寬頻超音波偵測。
- 可調整的帶通濾波器 - 適用於有干擾超音波的工業環境。
- 一張圖像可顯示多個洩漏位置。

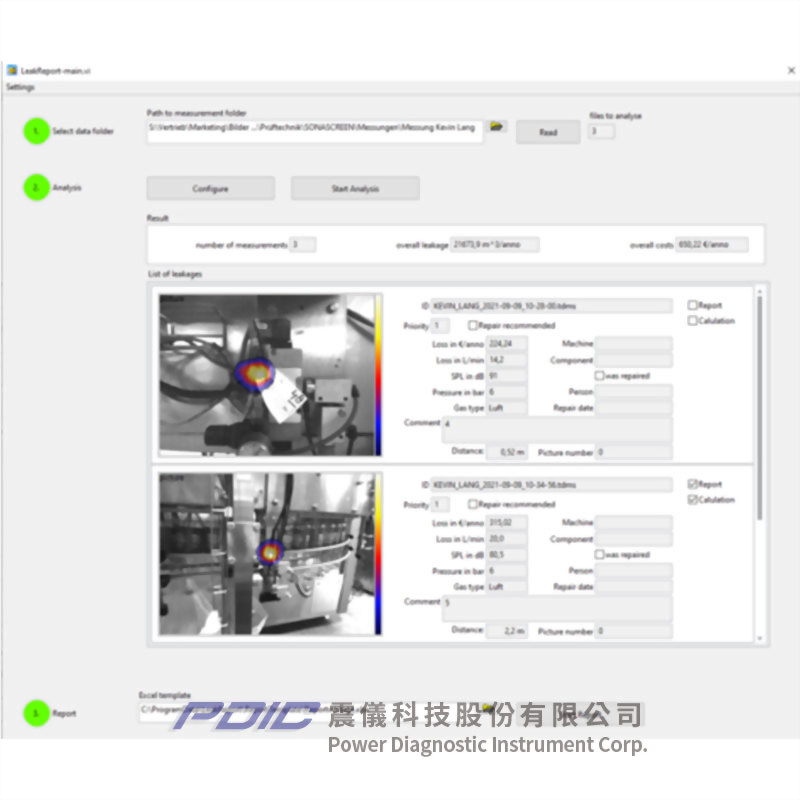

- 報告軟體：可用於完整的審計洩漏偵測結果。
- 提供總損耗估計。

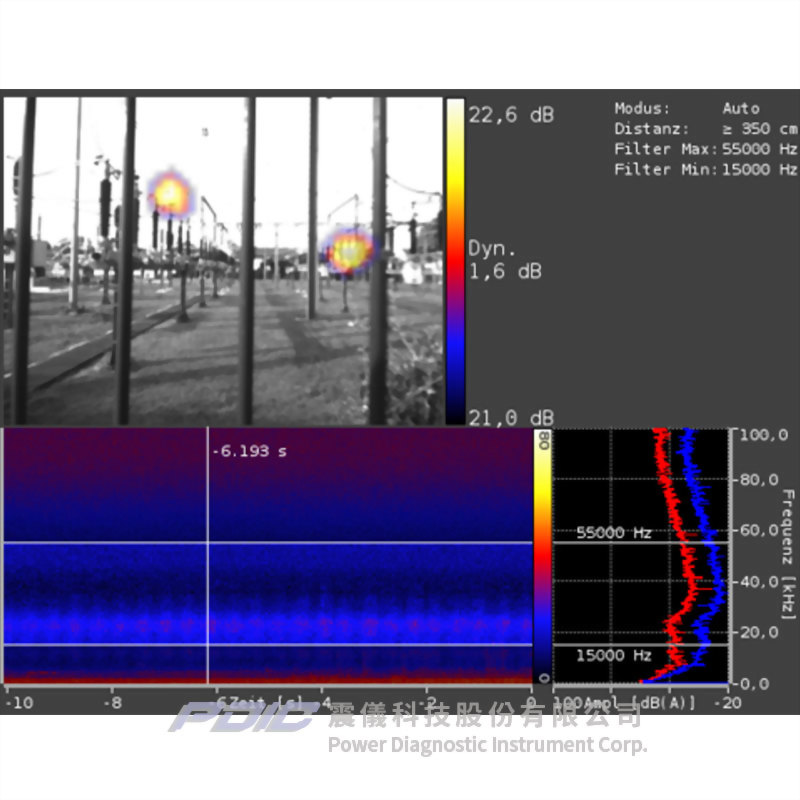

- 局部放電偵測應用：
- 檢測超音波範圍內的局部放電。
- 識別頻譜圖中典型的局部放電形式。
- 一張圖像可顯示多個局部放電位置。
| 硬體 | 感測器 | ||
| 體積/重量 | 31 x 16 x 5.5 cm/1.5kg | 麥克風 | 72個數位MEMS |
| 防護等級 | IP54 | 頻率範圍 | 1Hz～100kHz |
| 操作 | 單手或雙手 | 取樣率 | 200kHz |
| 按鈕 | 8個可設定的按鈕，電源開/關 | 聲壓 | 最大120dB |
| 7吋顯示幕 | 解析度 | 24位元 | |
| 解析度 | 800x480像素 | 偵測距離 | 最遠150公尺 |
| 類型 | 10指電容式觸控 | 數位攝影機 | |
| 嵌入式控制器 | 解析度 | 320x240（50fps）或640x480（16fps） | |
| 處理器 | ARM A53 4x1.2 GHz 1 GB RAM | 燈光 | 4個LED燈 |
| 內部儲存容量 | 32GB | 孔徑角 | 水平視角70 ° |
| 作業系統 | ARM Linux | 快門 | 全域快門 |
| 介面 | 電源 | ||
| USB | 用於匯出資料 | 電池 | 鋰離子可充電電池（48小時）；可邊充電邊操作 |
| 乙太網路 | LAN（用於在筆電/電腦上運行軟體） | 輸入 | 19V，使用電源轉接器 |
| 聲音輸出孔 | 3.5mm耳機孔 |
| 軟體 | |
| 作業系統 | 顯像儀Linux，筆電/電腦Windows |
| 操控介面 | 觸控螢幕、耳機、按鈕 |
| 保護 | 防止未經授權操作的密碼保護 |
| 在線功能 | 聲波影像100fps，可見光圖像50fps；聲波影像、可見光圖像、FFT與頻譜圖；透過耳機收聽聲音（寬頻或過濾頻率）；測量時放置標記；緩衝錄音、觸發錄音（SPL或頻率）；長期測量（平均值及峰值保持）；時間加權：快、慢、脈衝 |
| 離線功能 | 逐幅查看聲源定位結果畫面；儲存及再載入；實時或慢動作播放；透過耳機收聽聲音 |
| 匯出 | 快照、影像、聲音 |
| 便利的可用性 | 距離設定；頻率濾波器（窄頻、1/3八音頻帶及八音頻帶）；動態濾波及低截止頻率；3種縮放模式：關閉、自動、智慧型（波峰因數） |
| 應用 | 洩漏偵測、部份放電偵測、密封性測試 |
- 詳細規格、配件、軟體及選購，歡迎洽詢。
