工業級矩形紅外線觀測窗

型號 : CAP-ENV-4/CAP-ENV-6/CAP-ENV-12/CAP-ENV-18/CAP-ENV-24

  • IRISS CAP-ENV系列是最堅固、可靠的紅外線觀測窗,其特色是環保密封的門蓋設計,並擁有目前市面上最大的紅外線穿透觀測面積。
  • 獨家強化型高分子聚合物鏡片,容許使用任何熱像儀或電暈攝影機,以可見光、紫外線、短波、中波及長波紅外線光譜模式,完全監測帶電電氣設備內部不受干擾的裝置組件。
  • 較大的矩形觀測面積,遠比傳統圓形紅外線視窗提供更優異的視野。
  • CAP-ENV系列的結構,完全由不锈鋼製成,適合戶外應用。
  • 特點:
    • 固定及穩定的穿透性能:
      • 高分子聚合物型紅外線視窗,不會受到可能降低晶體型紅外線視窗穿透性能的環境及機械應力影響 - 晶體材料易碎且具吸濕性(即使有上塗層)。
      • 高分子聚合物型紅外線視窗系統在整個生命週期,都可維持固定與穩定的穿透性能(快速),確保能透過紅外線視窗蒐集到精準可靠的溫度資料。
    • 通過電弧抑制測試:
      • CAP-ENV系列已成功通過IEC 62271-200標準的金屬封閉型開關設備組件的電弧抑制測試,而且,CAP-ENV系列也已廣泛由OEM廠應用在UL抗電弧開關設備的設計上,並已成功通過易受影響的每一種抗電弧類型測試。
    • 強固耐用:
      • 高分子聚合物型紅外線視窗,安裝在電氣配電設備上時,更能耐受施加在它們身上的機械應力。
      • IRISS是市場上率先推出能符合UL、CSA、IEEE、IEC、CE的強制性撞擊與負載測試要求的工業級紅外線視窗 - 那是任何晶體型紅外線視窗所無法通過的測試。
    • 可以客製:
      • IRISS專利加強型鏡片具靈活性,可客製成各種形狀與尺寸,以確保確實符合客戶的應用環境和需求。
    • 強化的環保密封設計:
      • CAP-ENV系列由不锈鋼製成,帶有雙層厚度焊接門蓋及全部不锈鋼的安裝硬體。
      • 機械成型的拐角及強固耐用的無縫墊圈,可確保始終維持在NEMA 6/IP67防護等級。
    • 視窗防霧:
      • 不會有經常在戶外或海事應用中發生的由溫差導致的鏡片霧化問題。
    • 通過最高工業標準測試及認證:
      • IRISS紅外線視窗是業界最多認證的視窗,有適用於工業控制設備的IEEE(撞擊與負載)、UL、cUL、Lloyds、CSA 22.2 14-13;海事認證包括Lloyds、DNV及ABS(美國船級社)證書。
      • IRISS紅外線視窗也通過IEC 62271-200電弧閃光規範測試1.1第二個持續時間、IEC 60262271-200:63kA、IEC 60298附錄:63kA、IEEE C37.20.7 2B型:63kA等。
    • 連結資產管理系統:
      • E Sentry Connect™是IRISS新一代的資產資訊標記系統,採用近場通訊非接觸式智能卡技術,可透過IRISS免費應用程式,從智慧型手機直接連線到與待測設備有關的重要資料及儲存最新的檢測資料。
    • 完全在美國製造及組裝。

機型 CAP-ENV-4 CAP-ENV-6 CAP-ENV-12 CAP-ENV-18 CAP-ENV-24
NEMA防護等級 IP67 / NEMA 6
電壓範圍 任何
操作溫度 -40°C - 273°C
主體與門蓋材質 粉體塗裝不锈鋼
硬體 316不銹鋼
墊圈 UL 94 5VA TPE;-40°C - 273°C
鏡片材質 符合UL 746標準,能穿透可見光、紫外線及紅外線的高分子聚合物,-40°C - 325°C
光學強化格柵材質 不锈鋼強化格柵(IP22 / IP2x標準)
觀測孔面積 長9.68 x
9.77cm
長9.1 x
15cm
長23.6 x
12.7cm
長39 x
15cm
長53 x
15cm
總面積 長15.24 x
15.24cm
長16 x
21.8cm
長30.5 x
20.6cm
長45.7 x
21.8cm
長61 x
高21.8cm
檢測性能及應用
中波紅外線
長波紅外線
紫外線(UV)
目視檢查
中壓/高壓應用
戶外應用
  • 詳細規格、配件、軟體及選購,歡迎洽詢。

  • 固定及穩定的穿透性能:
    • 高分子聚合物型紅外線視窗,不會受到可能降低晶體型紅外線視窗穿透性能的環境及機械應力影響 - 晶體材料易碎且具吸濕性(即使有上塗層)。
    • 高分子聚合物型紅外線視窗系統在整個生命週期,都可維持固定與穩定的穿透性能(快速),確保能透過紅外線視窗蒐集到精準可靠的溫度資料。
  • 通過電弧抑制測試:
    • CAP-ENV系列已成功通過IEC 62271-200標準的金屬封閉型開關設備組件的電弧抑制測試,而且,CAP-ENV系列也已廣泛由OEM廠應用在UL抗電弧開關設備的設計上,並已成功通過易受影響的每一種抗電弧類型測試。
  • 強固耐用:
    • 高分子聚合物型紅外線視窗,安裝在電氣配電設備上時,更能耐受施加在它們身上的機械應力。
    • IRISS是市場上率先推出能符合UL、CSA、IEEE、IEC、CE的強制性撞擊與負載測試要求的工業級紅外線視窗 - 那是任何晶體型紅外線視窗所無法通過的測試。
  • 可以客製:
    • IRISS專利加強型鏡片具靈活性,可客製成各種形狀與尺寸,以確保確實符合客戶的應用環境和需求。
  • 強化的環保密封設計:
    • CAP-ENV系列由不锈鋼製成,帶有雙層厚度焊接門蓋及全部不锈鋼的安裝硬體。
    • 機械成型的拐角及強固耐用的無縫墊圈,可確保始終維持在NEMA 6/IP67防護等級。
  • 視窗防霧:
    • 不會有經常在戶外或海事應用中發生的由溫差導致的鏡片霧化問題。
  • 通過最高工業標準測試及認證:
    • IRISS紅外線視窗是業界最多認證的視窗,有適用於工業控制設備的IEEE(撞擊與負載)、UL、cUL、Lloyds、CSA 22.2 14-13;海事認證包括Lloyds、DNV及ABS(美國船級社)證書。
    • IRISS紅外線視窗也通過IEC 62271-200電弧閃光規範測試1.1第二個持續時間、IEC 60262271-200:63kA、IEC 60298附錄:63kA、IEEE C37.20.7 2B型:63kA等。
  • 連結資產管理系統:
    • E Sentry Connect™是IRISS新一代的資產資訊標記系統,採用近場通訊非接觸式智能卡技術,可透過IRISS免費應用程式,從智慧型手機直接連線到與待測設備有關的重要資料及儲存最新的檢測資料。
  • 完全在美國製造及組裝。

  • 檢測性能及應用:
    • 可見光;紫外線;中波、長波紅外線。
    • 戶、內外中壓、高壓帶電電氣設備。

  • 高分子聚合物型紅外線視窗的十大優點 - 與晶體型紅外線視窗的比較:

  • IRISS紅外線視窗產品簡介(一):

  • IRISS紅外線視窗產品簡介(二):
  • 相關產品

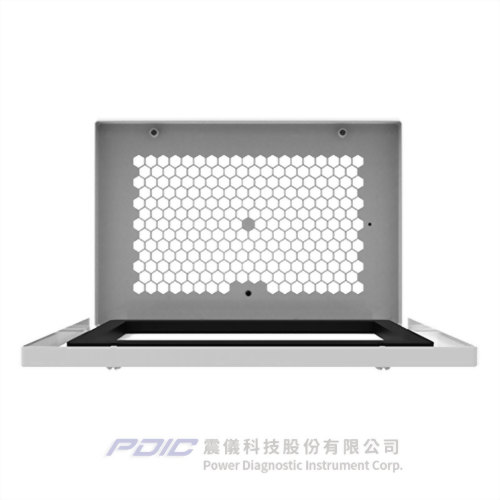

    工業級紅外線/超音波/局部放電檢測窗

    型號 : CAP-ENV-PDS-4/CAP-ENV-PDS-6/CAP-ENV-PDS-12/CAP-ENV-PDS-18/CAP-ENV-PDS-24

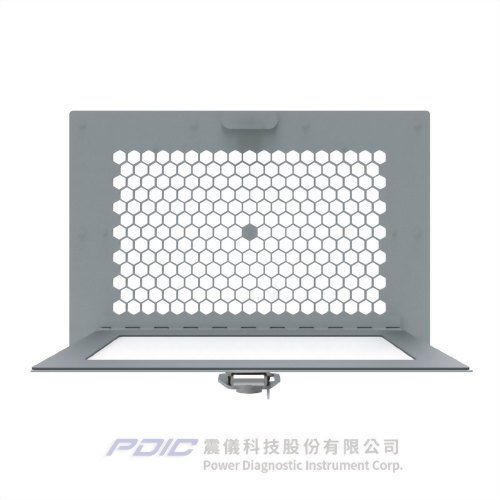

    工業級矩形紅外線觀測窗

    型號 : CAP-CT-4/CAP-CT-6/CAP-CT-18/CAP-CT-24

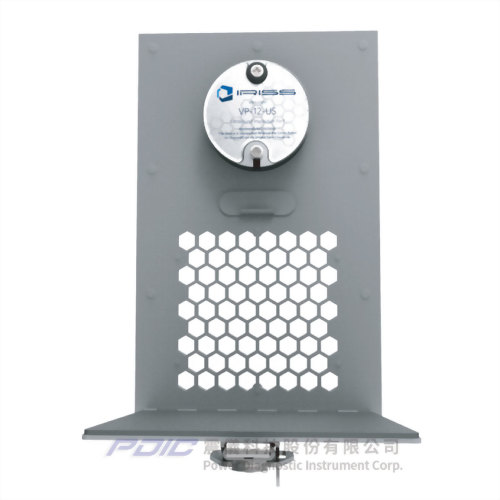

    工業級多功能超音波檢測窗

    型號 : CAP-4-US

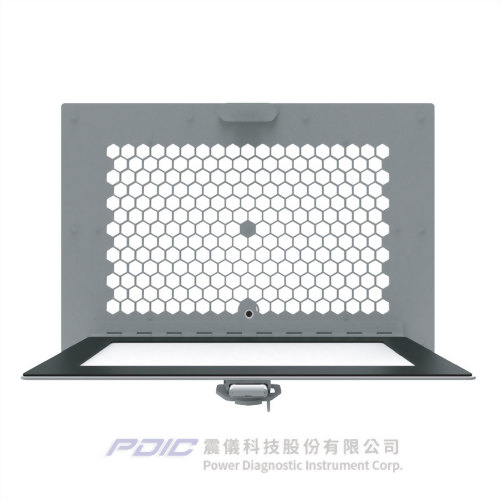

    工業級紅外線/超音波/局部放電檢測窗

    型號 : CAP-CT-PDS-4/CAP-CT-PDS-6/CAP-CT-PDS-12/CAP-CT-PDS-18/CAP-CT-PDS-24

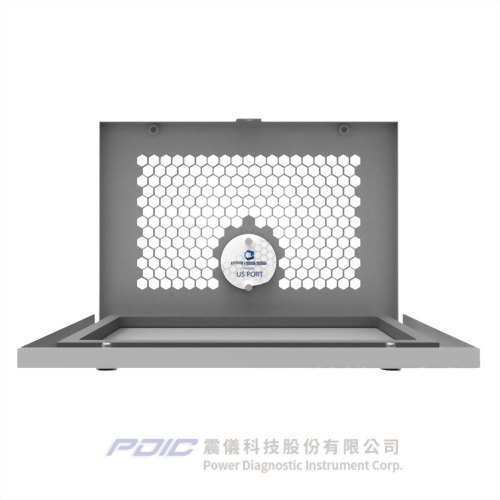

    工業級紅外線/超音波檢測窗
