型號 : TD 5000

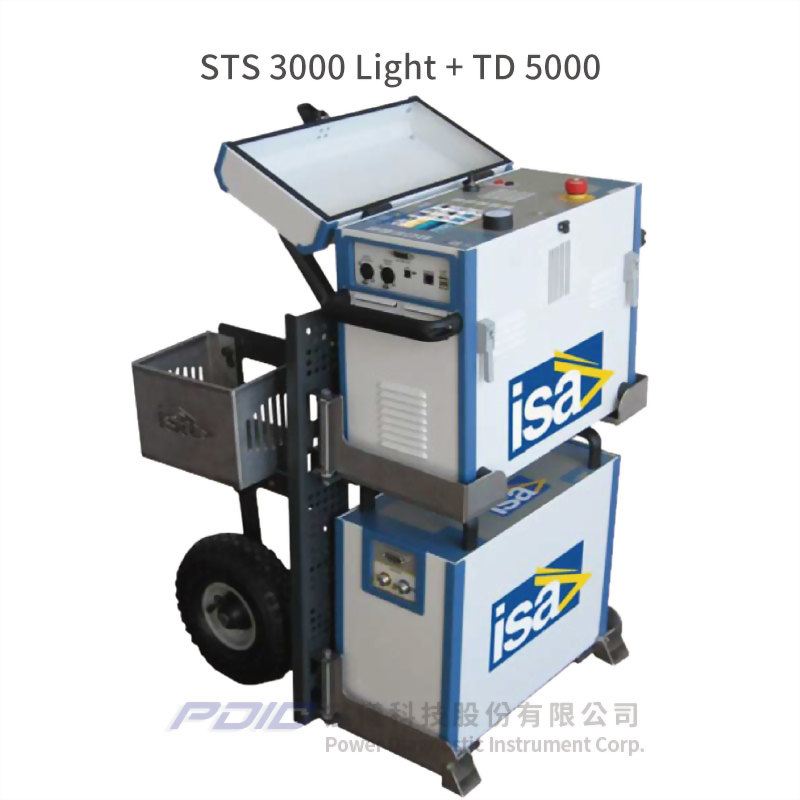

  • TD 5000高壓產生器是STS系列 - STS 5000與STS 4000測試器的選購模組及STS 3000 light的標準配備模組。
  • 可執行介質損耗(Tan δ)、電容、散逸因數測量與激磁電流測試。
  • 輸出電壓:12V - 12kV。
  • 可調的輸出頻率:1 - 500Hz。
  • 小巧輕量。
  • 專利技術。
  • PADS電力設備診斷軟體:用於自動測試、評估及建立報告。
  • 應用:可在電力變壓器及高壓設備上執行以下測試:
    • 介質損耗(Tan δ或散逸因數DF)測量:從0到超過100%以上。
    • 電容:1pF - 200μF。
    • 功率因數:0 - 100%。
  • 系統簡介:
    • TD 5000可在主電源頻率或寬廣的頻率範圍內執行變壓器或套管的介質損耗(Tan δ)、散逸因數及電容測量。
    • 測量是以具備專利技術的模組執行。
    • 測量電路包含一個額定200pF、Tan δ優於0.005%的參考高壓電容器及一個精度優於0.01%、熱漂移小於1ppM /°C的參考電阻橋。此專利電路與可調的頻率輸出,使測試結果不受外部雜訊影響。
    • 提供的測試選擇:
      • 不接地:UST-A、UST-B、UST A+B。
      • 接地:GST、GSTg-A、GSTg-B、GSTg-A+ B。
    • TD 5000是由STS 5000、STS 4000、STS 3000 light提供電力及進行控制。
    • 產生器類型:以電子控制的高壓產生器。

  • 產生器特性:
    • 最大的電壓輸出(V);電流輸出(A);最大的輸出持續時間(T max);頻率(Hz):
      • 12000V;300mA;240秒;1 - 500Hz。
      • 12000V;125mA;>1小時;1 - 500Hz。
      • 12000V;100mA;穩定;1 - 500Hz。
    • 注意:在頻率低於40Hz及高於400Hz時,最大的電壓輸出可能會降低。在10kV時,輸出(電流值與持續時間)具有相同的特性。
    • 電壓及電流輸出測量精度與解析度:
      • 內部測量;解析度;典型精度(±% (rdg) ± % (rg));保證精度(± % (rdg) ± % (rg)):
        • 12000VAC;1V;±0.2% ± 0.5V;< 0.3% + 1V。
        • 5A AC;0.1mA;±0.2% ±1mA;< 0.5%(@輸入A或B>10mA)。
        • <10mA AC;0.1μA;±0.2% ± 0.1μA;< 0.3% + 0.1μA (@輸入A或B)。
    • 頻率範圍:1 - 500Hz。
    • 連接:使用1個雙重遮蔽高壓連接頭、2個接地插口(機箱及高壓導線的外部遮蔽)、2個測量插口(A及B)。
  • 測試測量:
    • 電容:
      • 測量範圍1:1pF - 5μF;解析度:6位數;精度:典型±0.03%數值± 0.1pF,保證< 0.1%數值+1pF(45 - 70Hz)。
      • 測量範圍2:5μF - 200μF;解析度:6位數;精度:典型±0.1%數值± 0.1nF,保證< 0.5%數值±1nF。
    • 介質損耗(Tanδ)或散逸因數測量(DF):
      • 測量範圍1:0 - 10%(電容性),解析度:5位數;精度:典型0.05%數值±0.005 %,保證0.1%數值± 0.005 %(45 - 70Hz,電流<10mA)。
      • 測量範圍2:0 - 100%,解析度:5位數;精度:典型0.3%數值±0.01 %,保證0.5%數值± 0.02%。
      • 測量範圍3:在100%以上,解析度:5位數;精度:典型0.5%數值±0.03%,保證0.8%數值± 0.05%。
    • 功率因數(PF或cos(φ)):
      • 測量範圍1:0 - 10%(電容性),解析度:5位數;精度:典型0.05%數值±0.005 %,保證0.1%數值± 0.005%(45 - 70Hz,電流<10mA)。
      • 測量範圍2:0 - 100%,解析度:5位數;精度:典型0.3%數值±0.02 %,保證0.5%數值± 0.02%。
    • 阻抗:
      • 測量範圍:1kΩ - 1400MΩ;精度:典型0.3%數值±0.1 %,保證<0.5%數值;解析度6位數。
    • 功率:
      • 量範圍:10kW、100kW、1MW;解析度6位數:0.1mW;精度:<0.5%數值±1mW;相同的範圍與精度,也適用於虛功率及視在功率測量。
    • 電感:
      • 測量範圍1:1H - 10kH;解析度6位數:0.1mH;精度:典型0.3%數值±0.5mH,保證0.5%數值。
      • 測量範圍2:100H - 1MH;解析度6位數:1H;精度:典型0.3%數值,保證<0.5%數值。
    • AC輸出頻率範圍:1 - 500Hz。
  • 詳細規格、配件、軟體及選購,歡迎洽詢。



  • TD 5000高壓產生器是STS系列 - STS 5000與STS 4000測試器的選購模組及STS 3000 light的標準配備模組。
  • 可執行介質損耗(Tan δ)、電容、散逸因數測量與激磁電流測試。
  • 輸出電壓:12V - 12kV。
  • 可調的輸出頻率:1 - 500Hz。
  • 小巧輕量。
  • 專利技術。
  • PADS電力設備診斷軟體:用於自動測試、評估及建立報告。

  • 可在電力變壓器及高壓設備上執行以下測試:
    • 介質損耗(Tan δ或散逸因數DF)測量:從0到超過100%以上。
    • 電容:1pF - 200μF。
    • 功率因數:0 - 100%。
