【紅外線熱像儀檢查房屋漏水應用】

紅外線熱像儀藉由偵測細微的溫差，查找隱藏的漏水問題

漏水及水份滲透會對房屋及建築物造成嚴重的損害，而且往往直到為時已晚，才得以察覺出來。使用紅外線熱像儀及在適當的條件下，可以及時發現隱藏的漏水問題，無須訴諸破壞性的檢測。

建築物水份的形成有許多原因，包括季節中的潮濕、凝露、管路滲漏、雨雪及甚至是人們與動物的呼吸。通常小程度的水氣尚可接受，但若是滲漏或嚴重的凝露，則會造成嚴重的問題。

紅外線熱像儀無法“看見”牆壁內的水份，但可以偵測出細微的溫差及提供顯示有漏水問題存在的熱影像。

顯示漏水問題的熱影像

建築物中的水份，往往會以可辨認的形式擴散，依水份所在的位置而異：

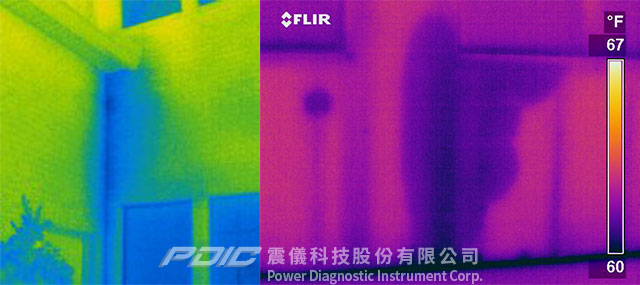

• 牆壁：當水份向下蔓延時，形成由上而下的三角形。

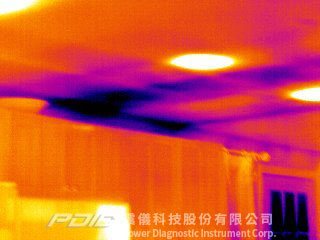

• 天花板：當水氣、潮濕與水份材料區域在不同的溫度下往外擴散時，會形成沒有固定輪廓的非結構化形狀。

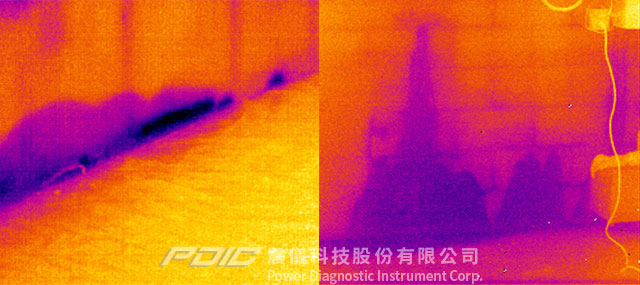

• 淹水：水份滲透牆壁進入絶緣層和間柱（類似“燈芯效應”）。

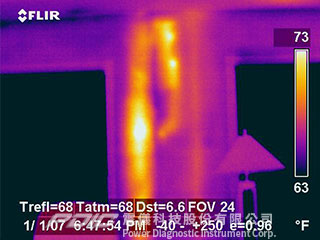

• 熱水管：洩漏處顯示為一個溫暖的區域。



漏水幾乎是建築物中最難檢查出來的問題 – 除非水份開始從天花板滴落，否則跡象往往很細微且容易忽視。

檢查漏水最好用的熱像儀？- 須具備理想的解析度與熱靈敏度

水份趨向於只造成細微的熱差異。因此，能偵測出水份的紅外線熱像儀，需要具備高解析度及很棒的熱靈敏度（NETD），這意味著能顯示出微小的溫差。以熱靈敏度（NETD）而言，數值愈低愈好，例如：熱靈敏度30mK的熱像儀就很適合檢查漏水的應用，而熱靈敏度100mK的熱像儀，則比較適合工業應用及檢查大的溫差。

此外，所使用的熱像儀最好能讓您手動調節熱影像的溫度位準與跨度，因為當熱影像調整大約一個10°C或20°C跨度時，水份問題最明顯，最有助於凸顯即使是微小的溫差。

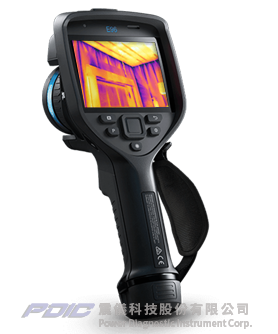

關於此項應用的理想熱像儀機型，包括FLIR新Exx系列，其中E96適合較高解析度的應用，其它推薦機種，歡迎您進一步洽詢。

使用水份測定計驗證熱像儀查漏位置的水份

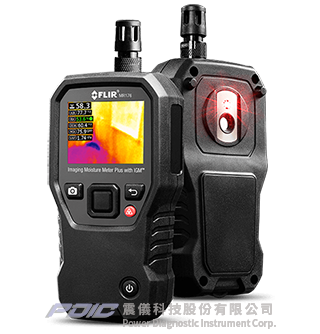

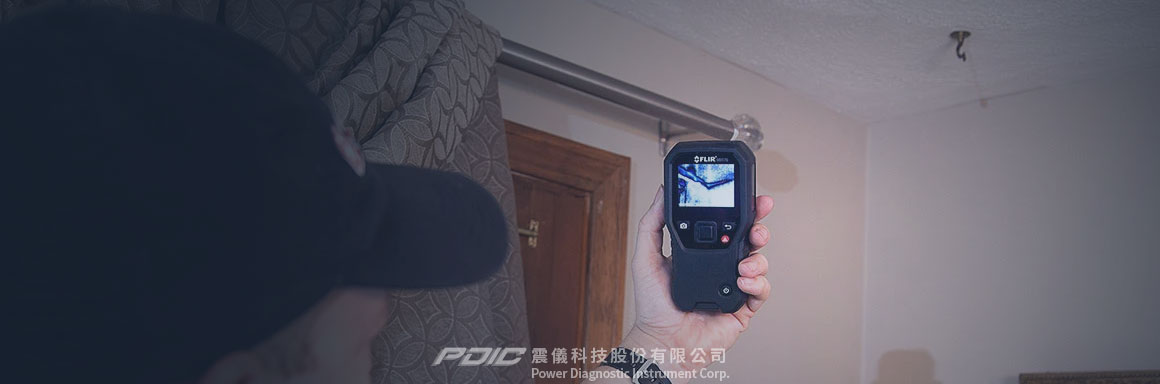

紅外線熱像儀可以協助找出漏水位置及大約的漏水範圍，但發現看起來像似漏水的熱影像並不能保證一定有水份存在。因為，除了牆壁內的水份以外，還有其它許多因素可能使您看見溫差。為了確認您所看見的，應該總是使用水份測定計來確認熱像儀檢查的結果，例如FLIR MR176紅外線熱像儀水份測定計，兼具熱顯像與水份測量的功能，可用於查找水份位置及測試水份的存在。

當您進行建築物檢查，以查找漏水時，請務必花一些時間。使用紅外線熱像儀偵測水份是基於蒸發、電容或傳導所引起的溫差，而這些過程可能受到天氣條件或室內濕度影響。如要獲得全盤的瞭解，建議您接受紅外線熱顯像檢測相關的實務課程，並歡迎您進一步洽詢。

※ 本文圖文取材編譯自FLIR原廠發表的"flir/discover/professional-tools/how-to-detect-a-water-leak-with-thermal-imaging"。
