⚡️高感度、高判定實用性、真正輕巧的手持式局放分析儀PDS PDProbe!


電氣預測性/預知性維護應用》 - 高感度、高判定實用性真正輕巧的手持式雙通道局部放電偵測器PDS PDProbe!

系統簡介:

局部放電偵測是一種預測性維護策略,能及早發現絶緣瑕疵或其它與電氣機械問題有關的可能的故障,藉由瞭解局部放電類型,可進行故障機制與風險評估,採取適當的決策及行動,以防止設備損壞。

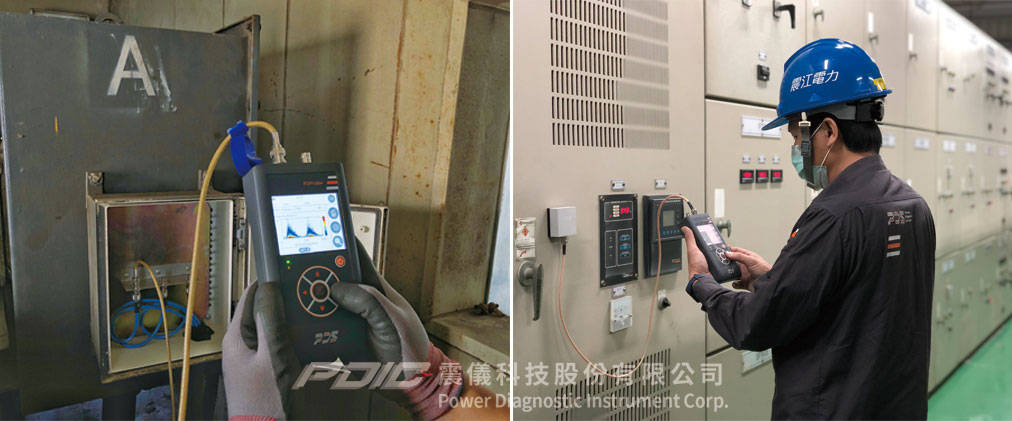

PDS PDProbe的設計,可簡化在變電所的檢測程序,其快速的掃描性能及多種偵測模式,可讓使用者快速檢查設備的狀態及判定是否須要進一步進行詳細的檢查。


圖:手持式,配備雙偵測通道及強大的自動分析功能,可測定局部放電類型。

高效率的局部放電偵測

  • PDProbe是局部放電快速偵測工具,採用不同類型的感測器,包括暫態地電壓(TEV)、射頻電流互感器(RFCT)、超高頻(UHF)、音射(AE)及超音波感測器,適合多種不同的應用。
  • 透過雙通道設計,可同步比較來自2個不同感測器的結果及減少不必要的感測器更換。
  • 顯示雙通道讀值:一個來自電磁通道,一個來自聲波通道。
  • 內建的近距離無線通訊(NFC)技術為創新式的設備管理功能,可讓現場測試工程師改善測試程序及精度。

強化的分析功能:

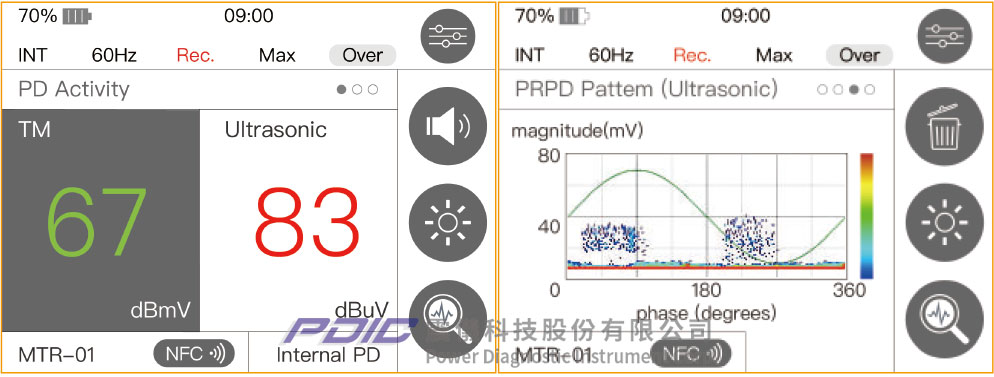

  • 雙幅度顯示、局部放電相位解析圖譜(PRPD)及局部放電脈衝信號圖譜(PRPS),為PDProbe的基本功能。
  • 藉助PDS的大數據技術,PDProbe具有內建的信號自動分析和信號識別功能,可協助使用者區分不同類型的放電與雜訊信號。
亮點:
  • 雙通道同步顯示:
    • 第一個通道:暫態地電壓(TEV)、超高頻(UHF)、射頻電流互感器(RFCT)。
    • 第二個通道:超音波、音射(AE)。
  • 顯示模式:
    • EM及超音波(數值)的雙重顯示。
    • 局部放電相位解析圖譜(PRPD)。
    • 局部放電脈衝信號圖譜(PRPS)。
  • 同步:
    • 合成式相位。
    • 無線同步至電源頻率。
  • 信號自動分析及識別。
  • 3.5吋彩色LCD觸控顯示幕。
  • 操作時間長達8小時,並可透過USB充電。
  • 近距離無線通訊(NFC)技術,能提供更高的測試效率。

優點:

  • 快速掃描變電所設備,及早發現絶緣瑕疵。
  • 搭配多種感測器,提供更精準的結果。
  • 雙通道,提供不同偵測方式的比較。
  • 減少不必要的感測器更換。
  • 多種顯示模式,可查看詳細的局部放電資訊。
  • 自動識別局部放電類型,輔助分析過程。
  • 記錄雙通道信號。
  • 近距離無線通訊(NFC)標記功能,可改善現場的測試程序。
  • 消除不預期的停機事件,並將排程的停機時間縮減至最短。

規格:

參數 數值
通道數 2個BNC
通道1感測器 電氣信號感測器(暫態地電壓TEV、超高頻UHF、高頻電流互感器HFCT)
通道1頻率範圍 10MHz – 900MHz
通道2感測器 聲波感測器(超音波、音射AE感測器)
通道2頻率範圍 -6 – 70dBμV
音射AE感測器頻率 40±2kHz
超音波感測器頻率 150±2kHz
記錄時間 可達10分鐘
增益控制 自動或手動
顯示幕 3.5吋彩色觸控螢幕
通訊埠 微型USB
電池 可充電鋰離子電池6.6Ah
電池續航力 長達8小時
電池充電器 90 – 264VAC,50/60Hz
操作溫度/濕度 5 – 55℃ / 90% RH,無凝露
按鈕數目
6個(電源、輸入、4個方向鍵:左、右、上、下)
防護等級 IP42
體積/重量 92 x 172 x 39mm / 300g


※詳細規格及應用,歡迎您進一步來電或E-mail:sales@pdic.com.tw洽詢。
